产品说明

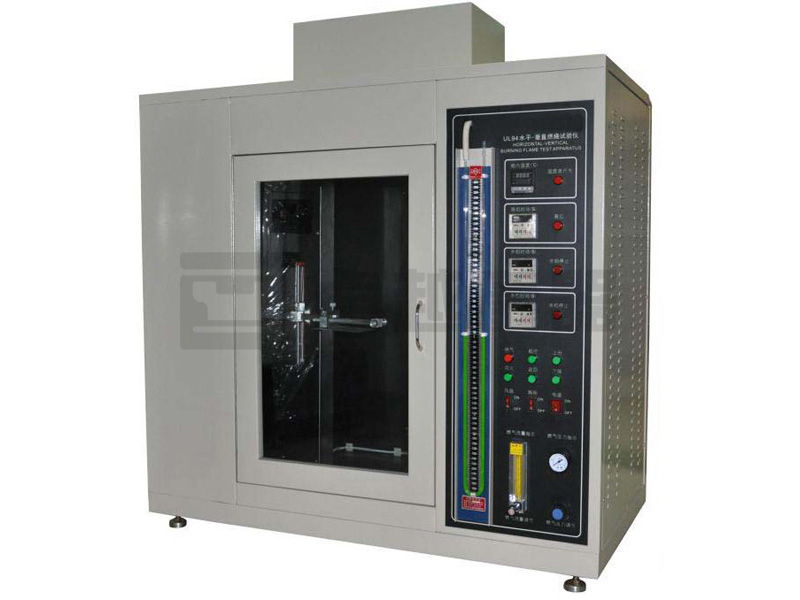

*適用行業:本試驗機系以垂直或水準方式之燃燒試驗， 並依UL-94規範對塑膠材料、保溫材料……等試片作耐燃性的評估.
*適用標準:UL 94：2006 /ASTM D 5025 /ASTM D 5207/ /IEC60695/GB 5169/GB2408/ ISO 9772：2001/ISO10093-1998/ GB/T8332-2008
*燃燒等級試驗:(a)垂直燃燒V0~V2，(b)水準燃燒HB，(c)薄材燃燒VTM-0~VTM-2，
(d) 500W垂直燃燒5VA~5VB，（e）泡沫塑料水準燃燒：HF-1、HF-2、HBF（選配）
HB級、V級、VMT級燃氣流量為105ml/min，背壓力10mm水柱或相等壓力；
5V級燃氣流量為965ml/min， 125±25mm水柱或相等壓力。
HF-1、HF-2、HBF：燃氣甲烷流量為960±30ml/min，背壓力50±mm水柱或相等壓力
*試驗方法: 點火方式：自動點火，另配手動瓦斯點火槍點火;
具透明觀測安全窗口、手孔、內部照明燈、頂部排煙裝置.
*試驗箱體:（1）950X730X1450mm(L*W*H)(1立方米)，均采不銹鋼精製;具有外觀美觀、防銹防腐等特點
（2）箱體頂部設有強力抽風排煙系統，在試驗完成時，與送風系統同時打開，能將廢氣排出
到室外；試驗過程中，此系統為封閉狀態。燃燒箱外形：1250X730X1450mm
（3）箱體正面設有試驗過程中可以密封的鋼化玻璃觀察窗，便於觀察試驗情況。
（4）在玻璃觀察窗下方開有一個可以將手和胳膊伸到試驗箱的進行操作的孔，此孔裝有密封
手套,操作者利用密封手套進行操作燃燒噴燈。
*測溫系統: 附有溫度感測組件，可測定不同火焰之溫度。
試驗火焰校正裝置：標準熱電偶+測溫銅塊，溫度顯示器
（1）熱感測器（銅制導管和熱電偶）----導管結構應為傳導率極高的電解銅。
測溫銅塊：20mm火焰的：重量（打孔前）：1.76±0.01g,直徑：5.50mm±0.01;
125mm火焰的：重量（打孔前）：10±0.01g,直徑：9.00mm±0.01
（2）K型熱電耦，配0.5mm直徑的不銹鋼管做外套。
（3）數顯溫度錶和K型熱電耦相匹配。其讀數可大1050℃。
（4）整過測試系統為：活動式，測溫時將其置於試驗箱內，進行測溫。
（5）配備電子碼錶：精確到0.1S（在測溫校驗時備用）
*試驗裝置及試驗夾具:
（1）主要夾具：試驗支架與燃燒噴燈
（2）試驗支架：分水準支架與垂直支架與HF級燃燒支架
（3）燃燒噴燈：滿足ASTM D 5025-99要求，標準功率：垂直噴燈為500W，水準噴燈為225W，噴火
口直徑：0.90±0.03mm，噴口燈長度：1.60±0.05mm，噴口距空氣進口高度為102mm；噴燈角度：
水準為90度，垂直為20度（縱向軸線保持在垂直平面上且與垂直方向產生20°的夾角），45度均可調
節，自然進氣，內焰19~40mm，外焰20~125mm，可調整。
(4）楔形架：增加楔子，噴燈安要求安裝在楔子上，並能方便移動，同時能精確移回到規定位置。
（5）配備可以測量水準和垂直燃燒時內、外焰的尺規一套。
（6）配備500MM精確到1MM的鋼尺一把，以備試驗用。
*燃氣及試驗耗材:（1）燃氣：甲烷（純度98%以上，要由供應商憑證書證明），熱值998BTU
（英國熱量單位）/立方英尺。每立方米37.1兆焦耳。（自備）
*流量控制系統：
（1）主要包括：電磁閥、流量計、減壓閥、U形背壓力管（差壓計）均採用美國MATHESON與DWYER
公司原裝（以上是甲烷專用流量與壓力計，用其他百甲烷型的替代會影響測試精度）
（2）流量計：流量量程1000ml/min
（3）燃燒減壓閥：1個，可將氣體流量調節器至10磅/立方英寸
（4）背壓力管：水柱高度精度到5mm或以下
（5）背壓力液體：為紅油
*計時系統:
本試驗裝置提供計時系統：由觸摸屏和PLC控制，分別記錄燃燒時間、第一延燃燒時間、第二延燃
燒時間、殘灼時間功能如下：
(1)燃燒計時：當燃燒著了的噴燈到達規定位置時，自動記錄噴火時間（按規定設定：如燃燒15S），
試驗員通過觀察所設定的時間，當噴火時間到達瞬間，手很快轉動楔形架，移開噴燈。
(2)第一延燃計時：當上述燃燒計時到達後，此計時器自動計開始時；火焰熄滅時，用腳踏啟動記錄
第一延燃燒時間t1，
(3)第二延燃燒：第二次燃燒後，重複第一步燃燒過程,同樣用腳踏啟動記錄第二延燃時間t2。
(4)殘灼時間:通過觀察記錄殘灼時間
(5)並設有相應的蜂鳴報警聲
*試驗裝置及試驗夾具:
治具操作機構：外部進行樣品治具或燃燒器座之位移
試樣高度調整方式：電動；
水準托架調整方式：手動。
配備：密封手套，能方便調整試樣或以防試驗中之不測
